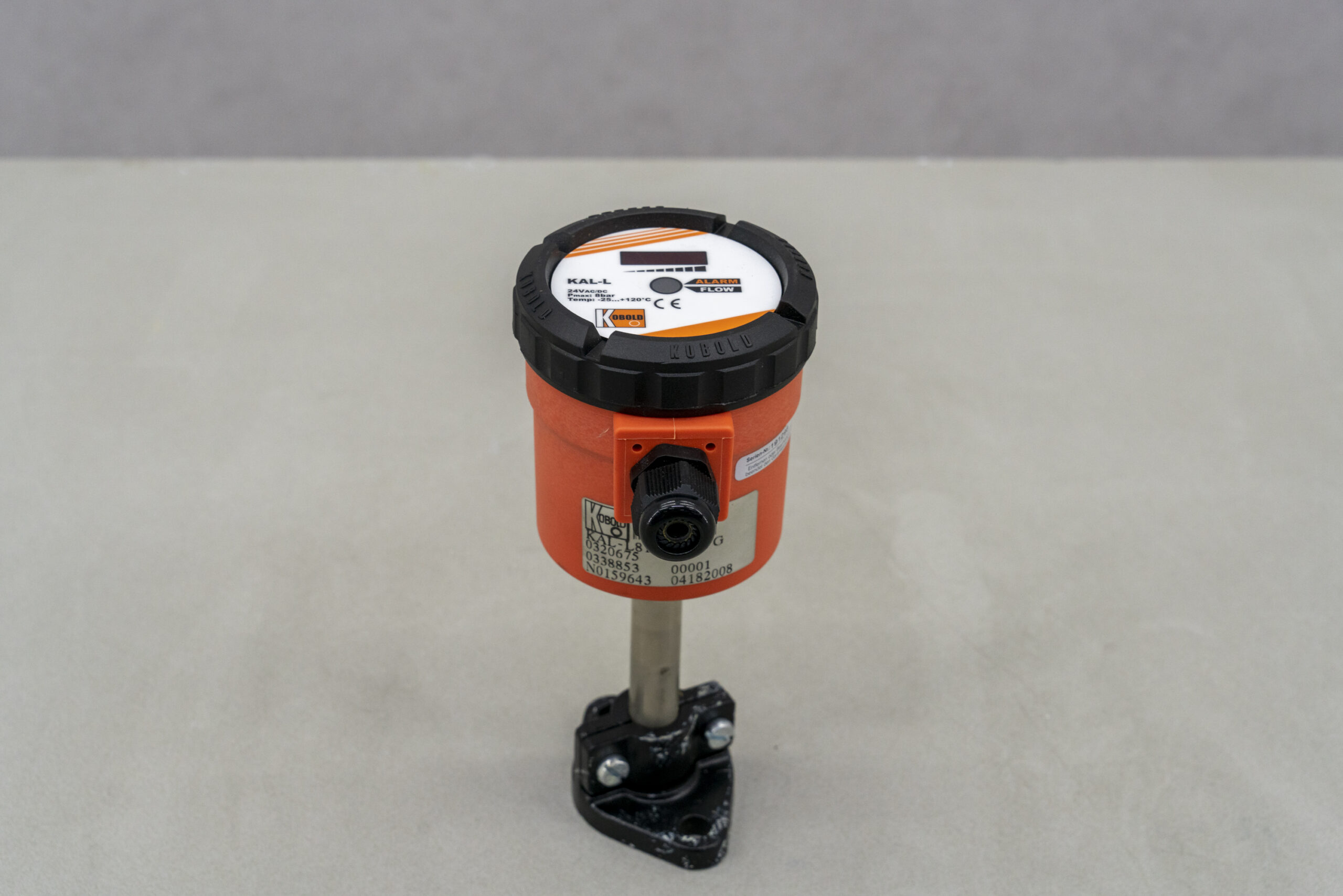

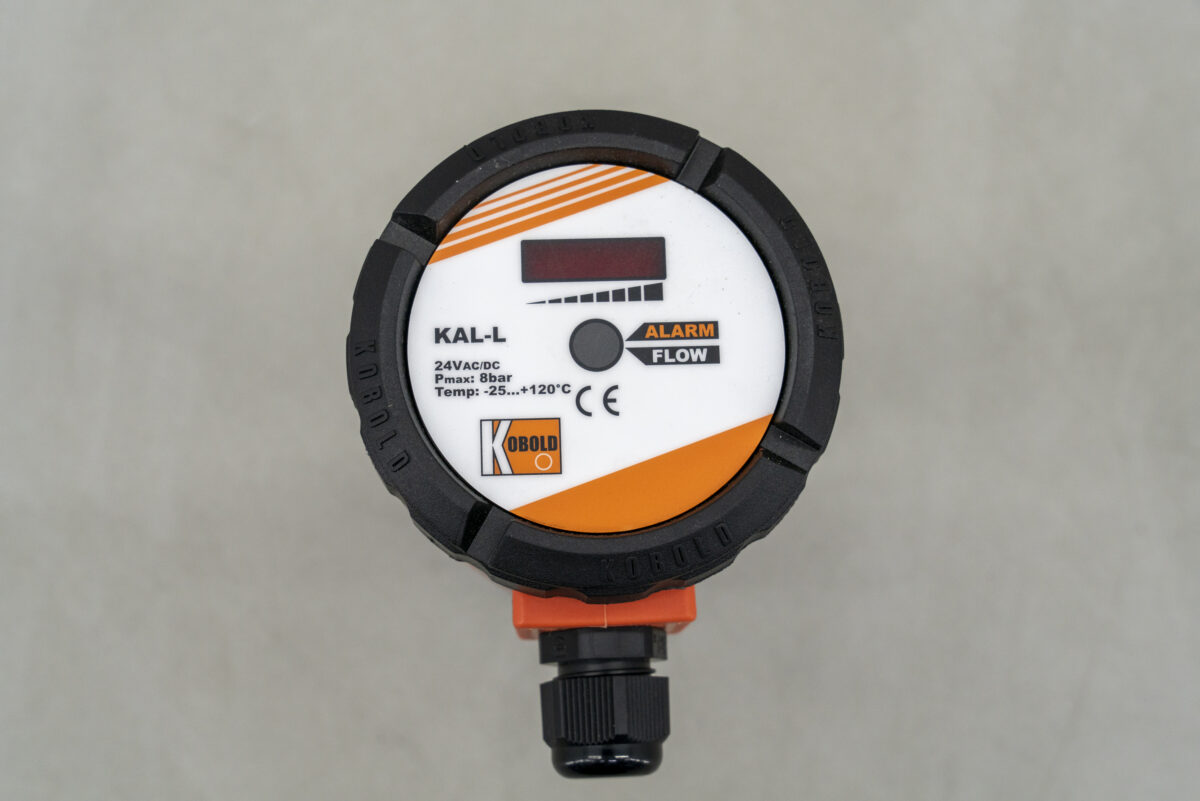

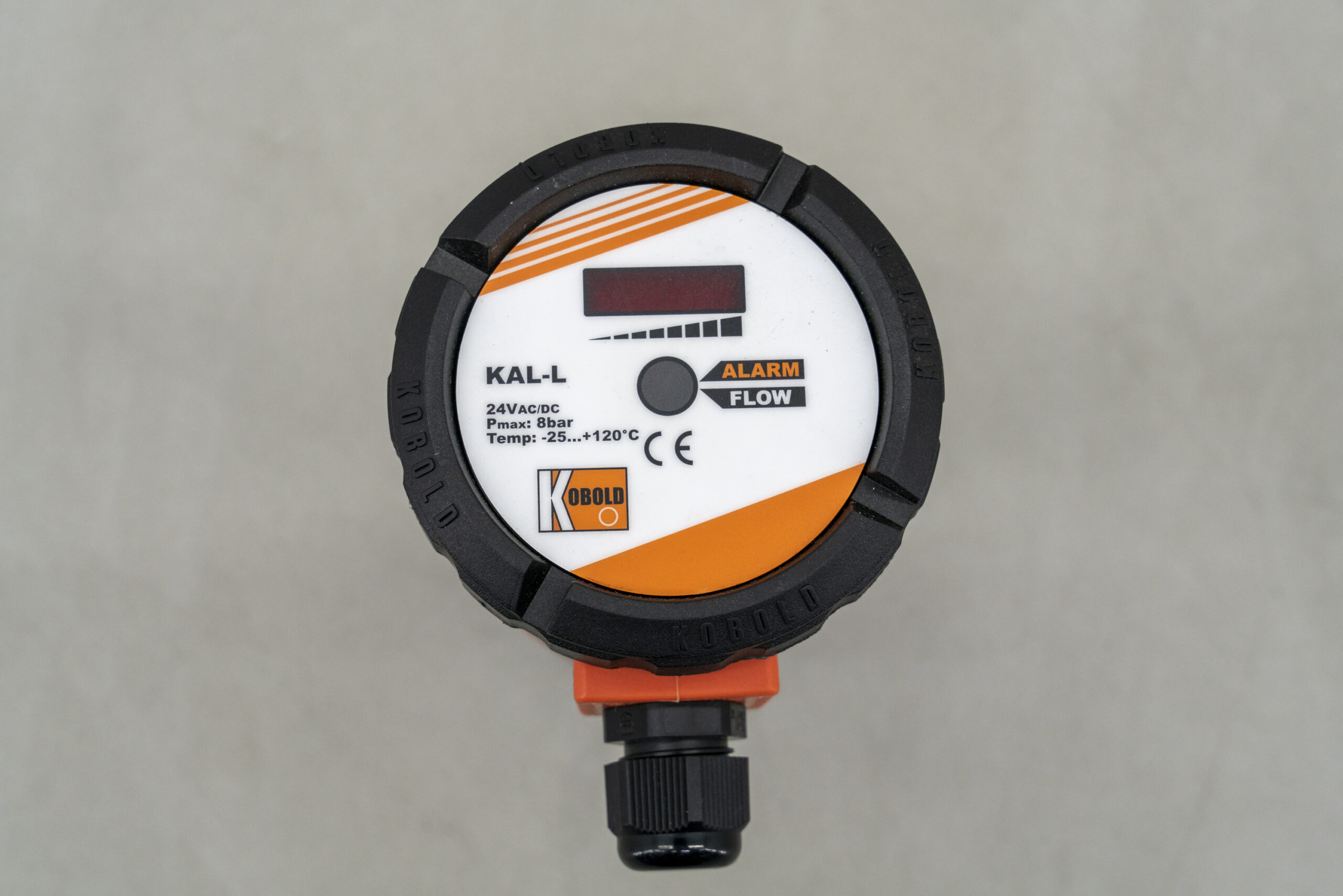

Het model KAL-L elektronische stromingsschakelaar bewaakt de lucht- en gasstroom. Het is geschikt voor het veilig bewaken van stromen met minimaal drukverlies.
De werking van de elektronische doorstroomschakelaar KAL-L is gebaseerd op het beproefde calometrische principe. Een sensor wordt verwarmd tot enkele graden boven de temperatuur van het stromingsmedium. Wanneer het medium stroomt, wordt de in de sensor gegenereerde warmte overgedragen aan het medium, d.w.z. de sensor wordt gekoeld.
Dit afkoelproces is een maat voor de stroomsnelheid. Een tweede sensor meet de mediumtemperatuur. De elektronica vergelijkt de weerstanden van beide sensoren door middel van een brugschakeling en schakelt een uitgangsrelais als de werkelijke waarde onder de ingestelde schakelwaarde daalt.
Technische specificaties:
Spanning: 24 V ac/dc
Vermogen: maximaal 4 A
Omgevingstemperatuur: -10 °C … +60 °C
Mediumtemperatuur: 2510 °C … +120 °C
Maximaal druk: 8 bar
Opwarmtijd: max. 30 euro
Schakelbereik: 1 … 20 m/s (bij 20 °C, 1 bar)
Schakelnauwkeurigheid: ± 10% van uitlezing
Herhaalbaarheid: ± 1% van uitlezing
Reactietijd: 1 … 60 s
Debietindicatie: 8-cijferige LED-staafgrafiek
Buitenafmetingen (B) x (D) x (H): 80 x180 x 100 mm
