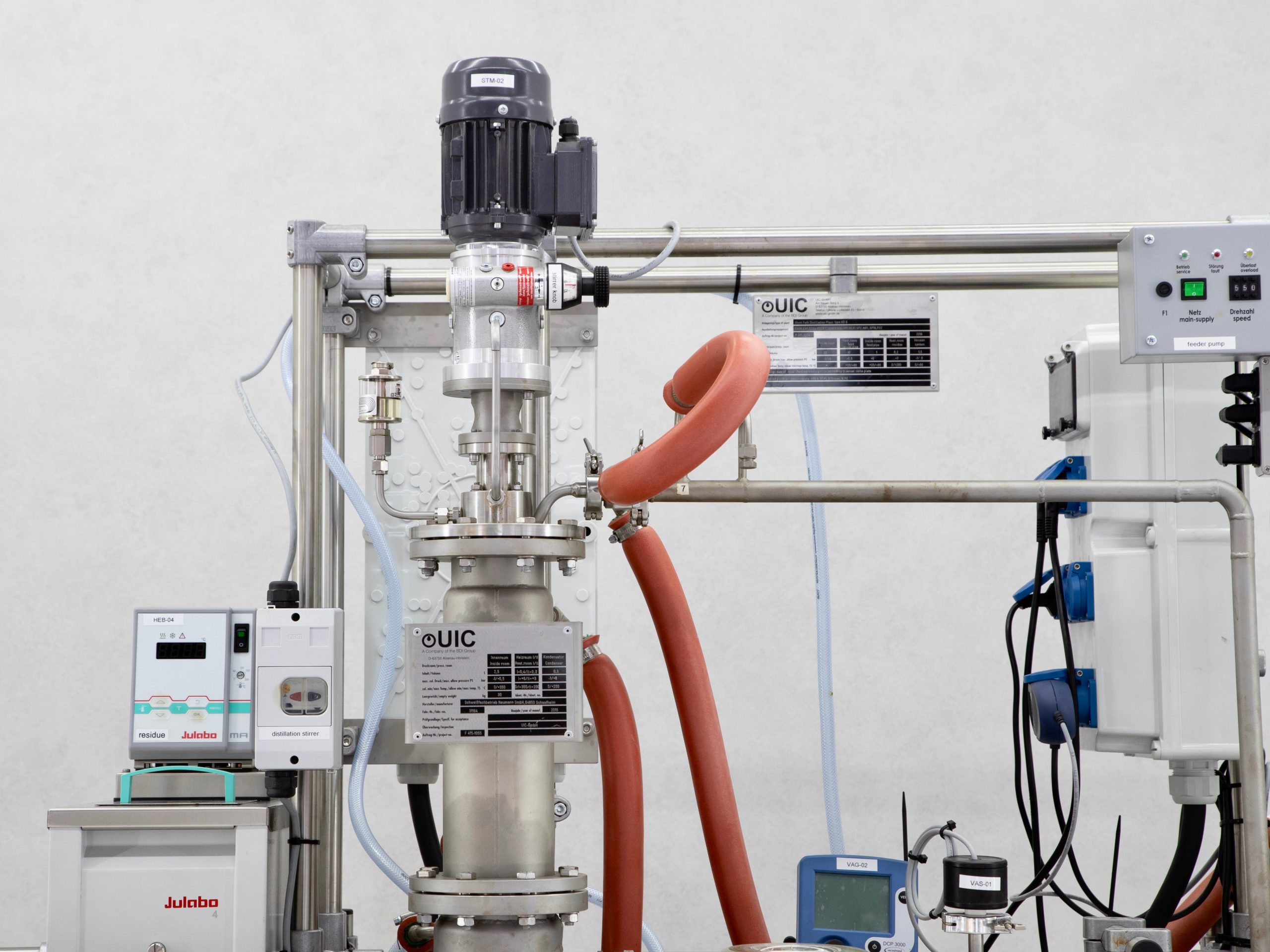

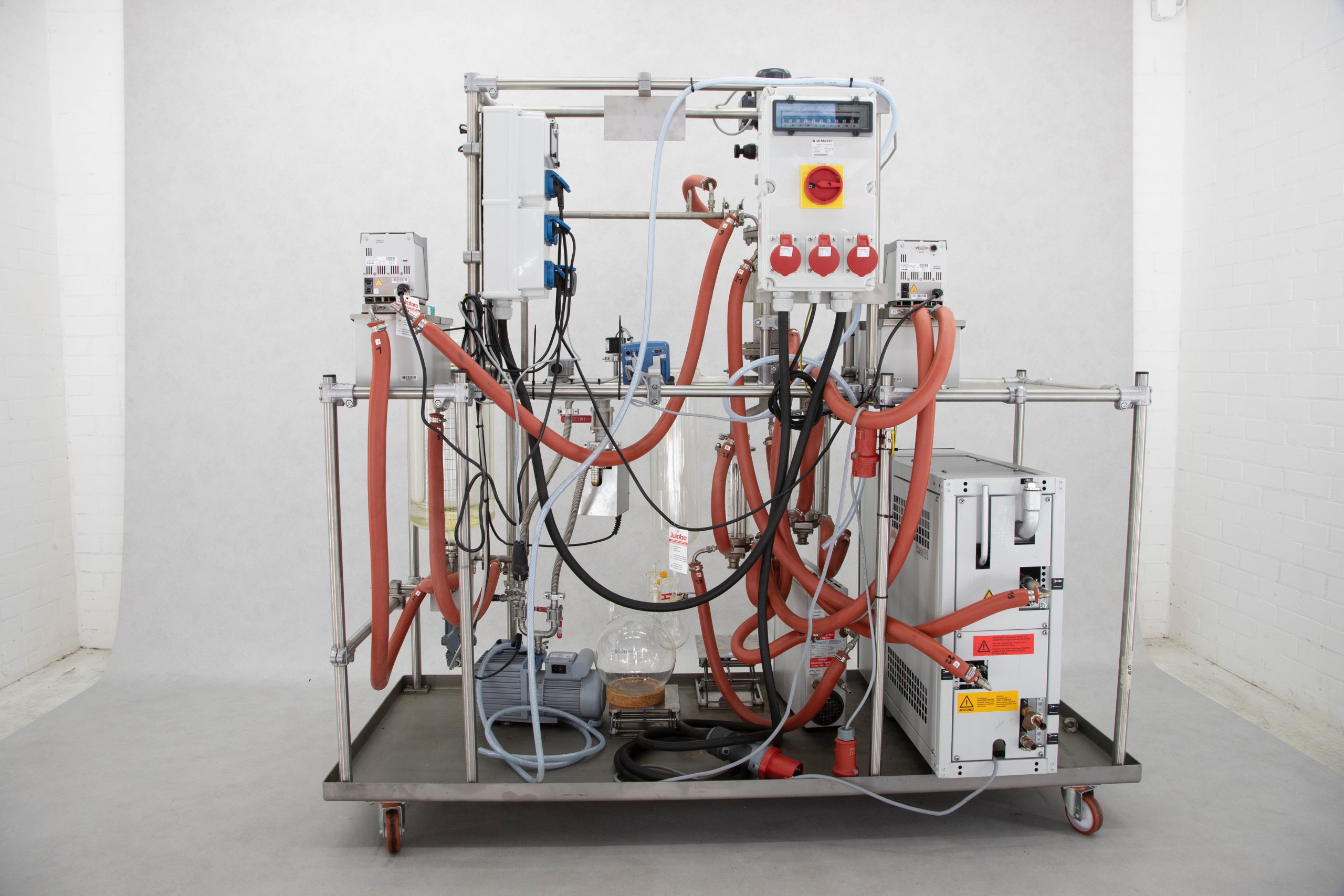

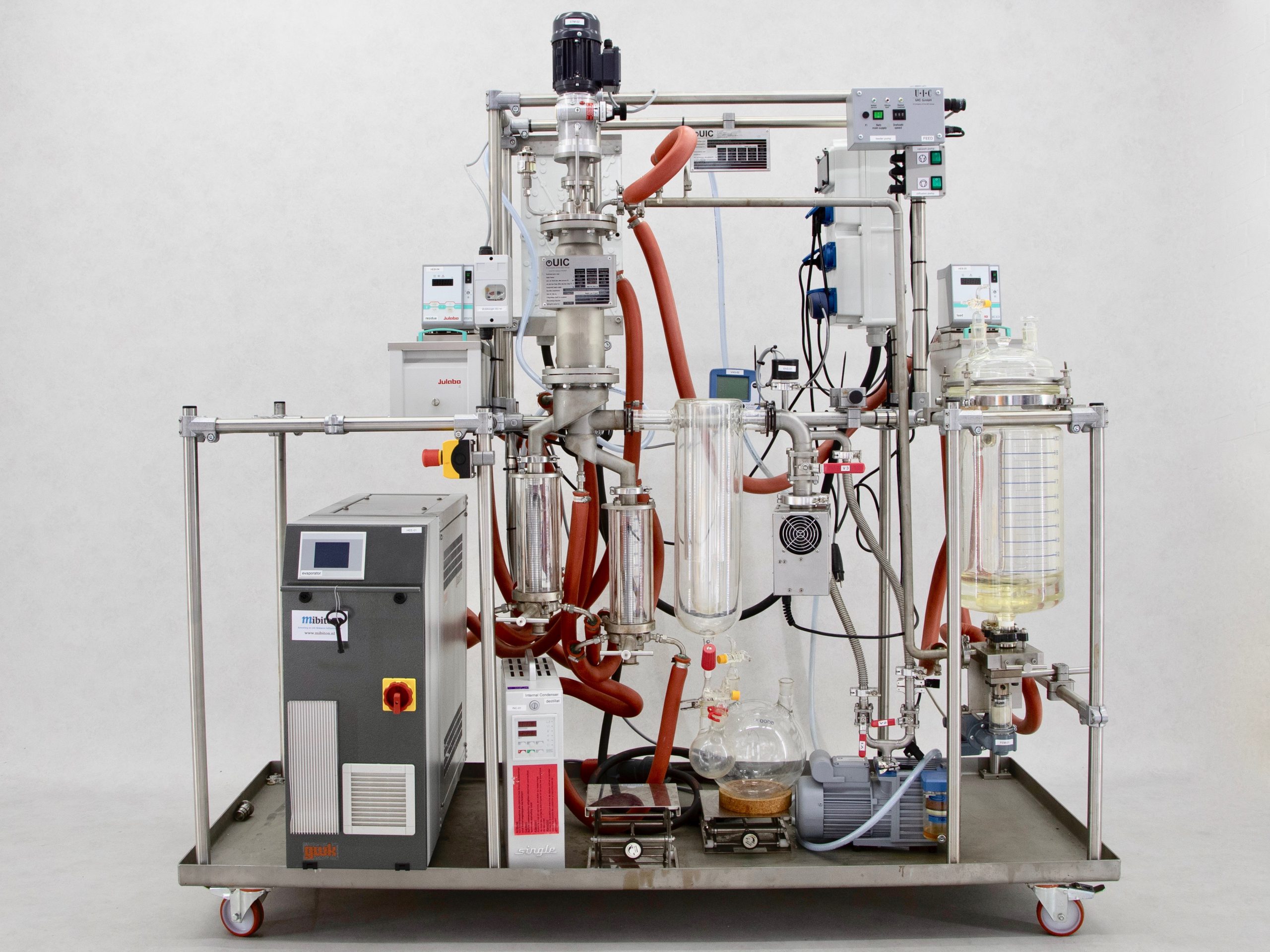

De UIC KD6-EA100 wordt gebruikt voor short-path destillatie voor het scheiden van mengsels onder zeer zachte omstandigheden, het monster wordt namelijk slechts een korte periode verwarmd. Dit systeem bestaat uit de volgende componenten:

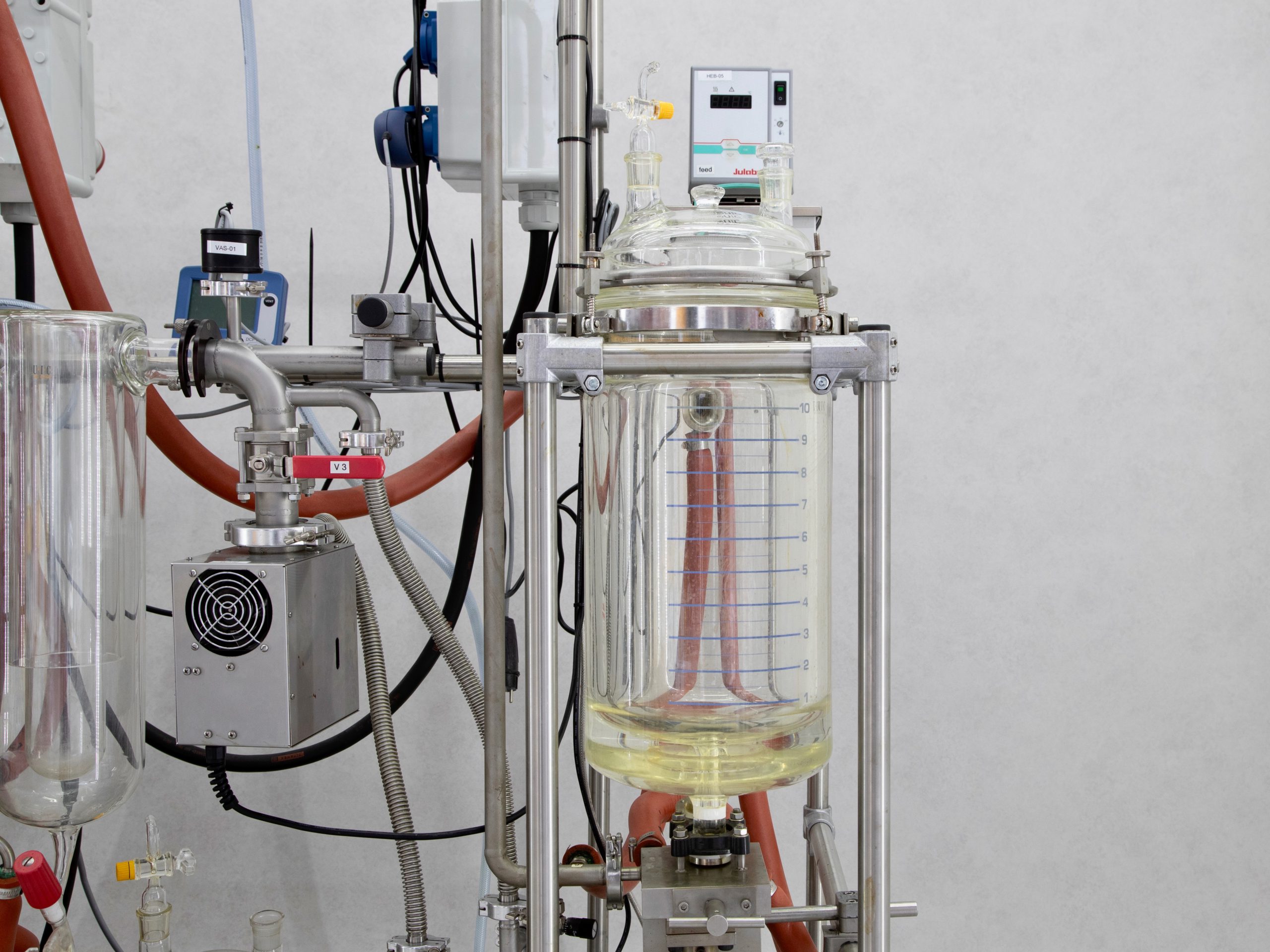

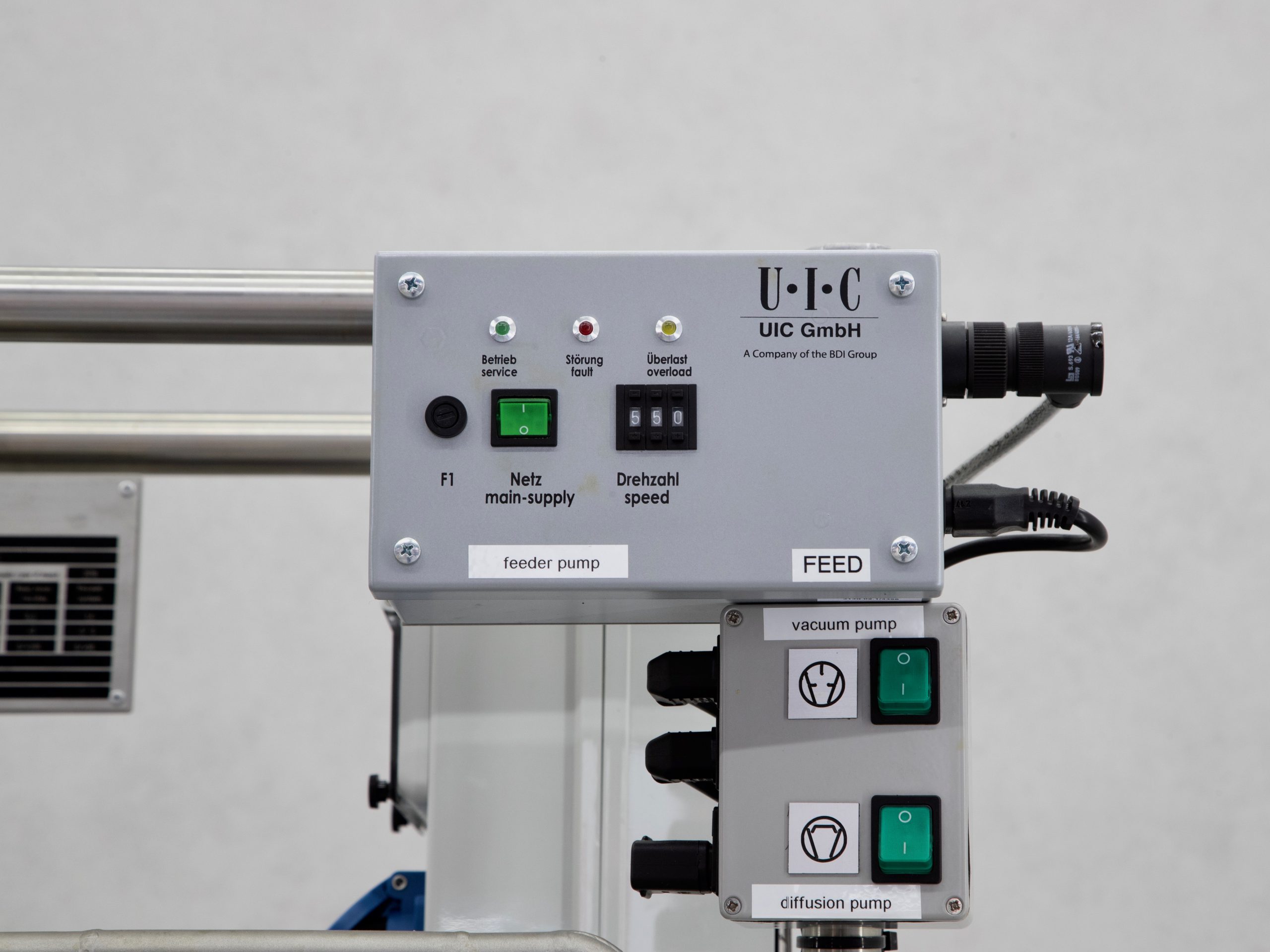

- Verwarmbaar toevoersysteem met tandwielpomp en doseervat
- Warmtewisselaar, ontgasserkolom EA100
- Vacuümsysteem voor ontgasser met externe condensor, vacuümpomp en drukmeetapparaat

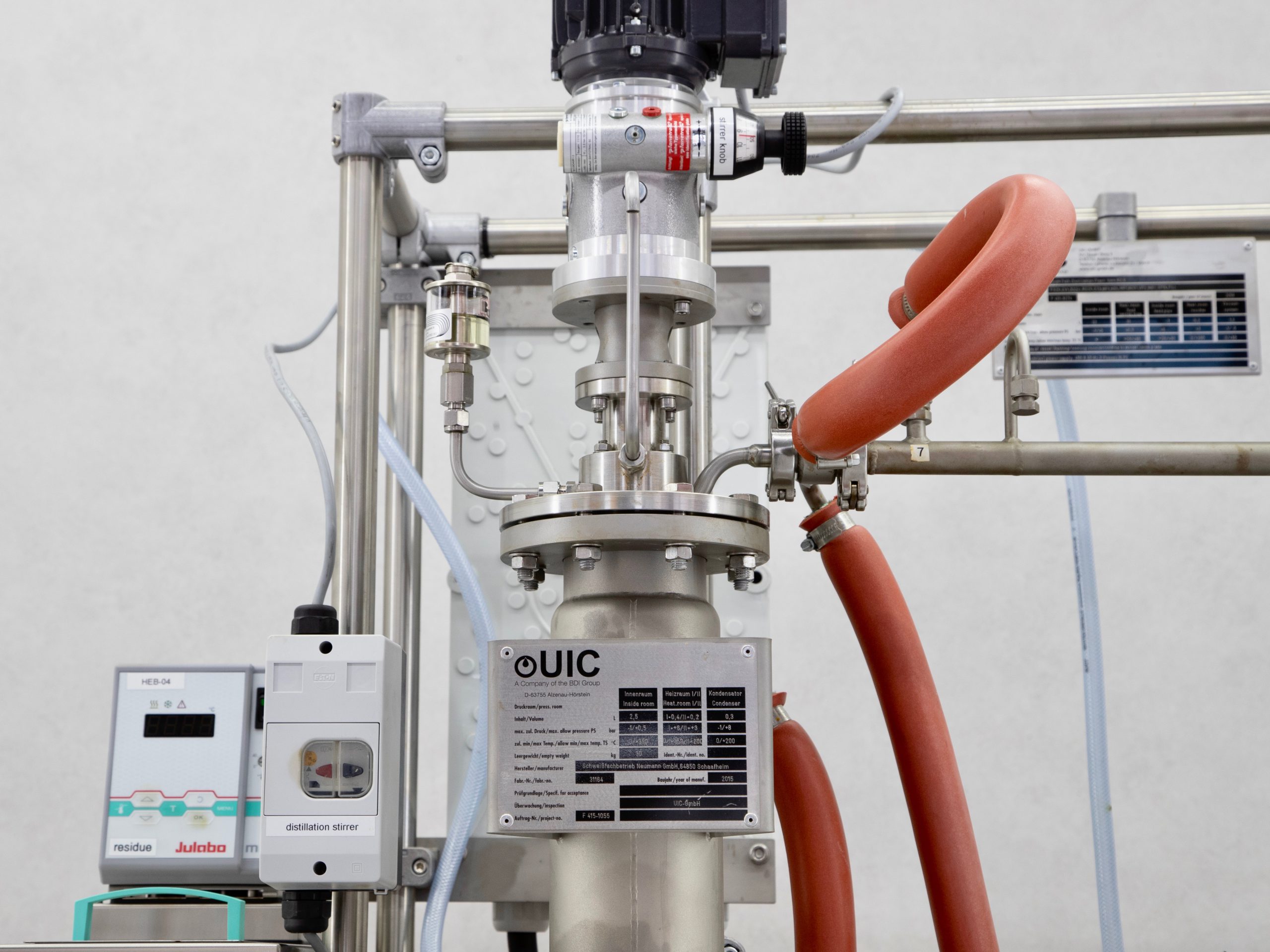

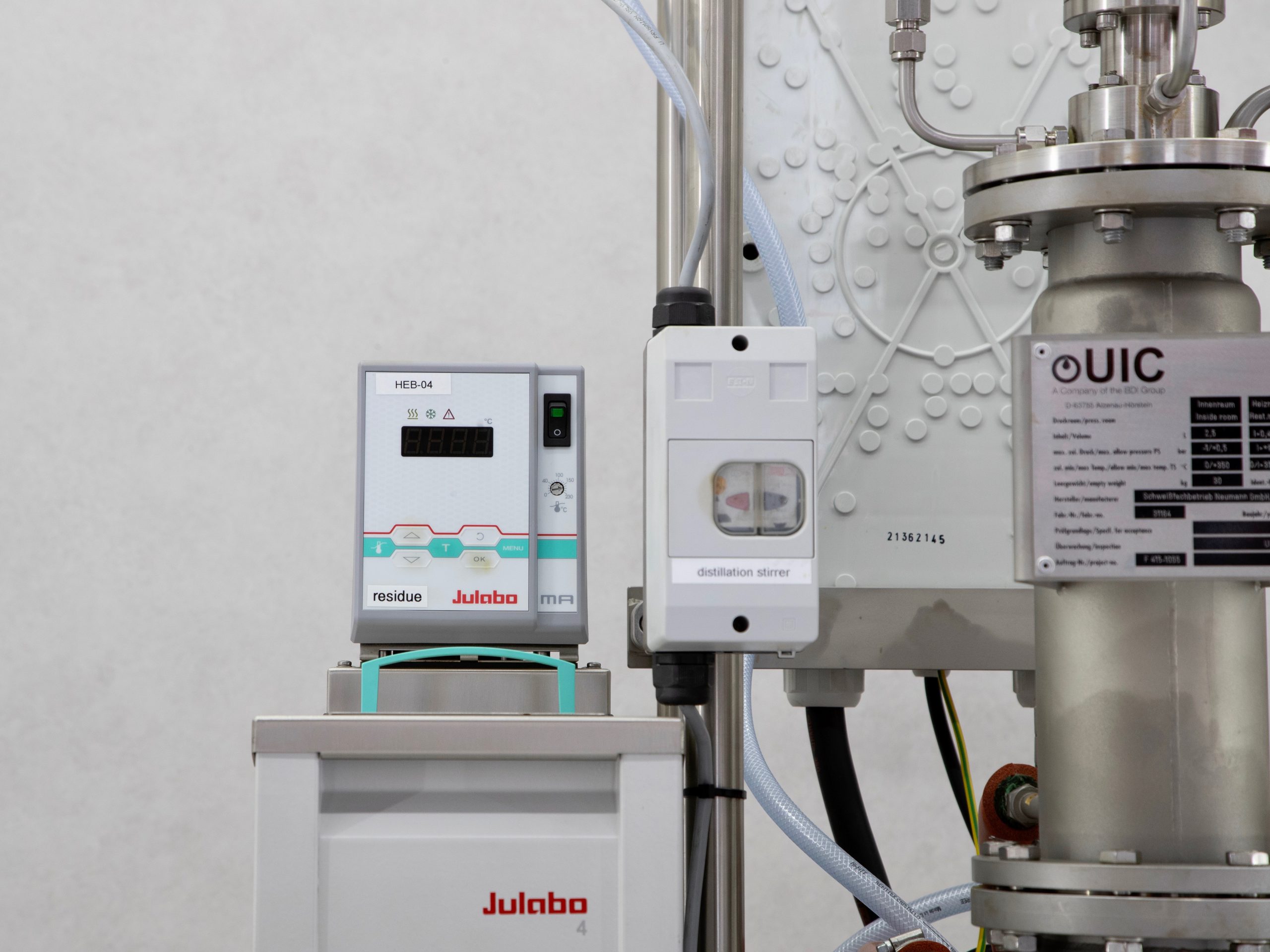

- Distillator KD6 (volledig verwarmbaar)

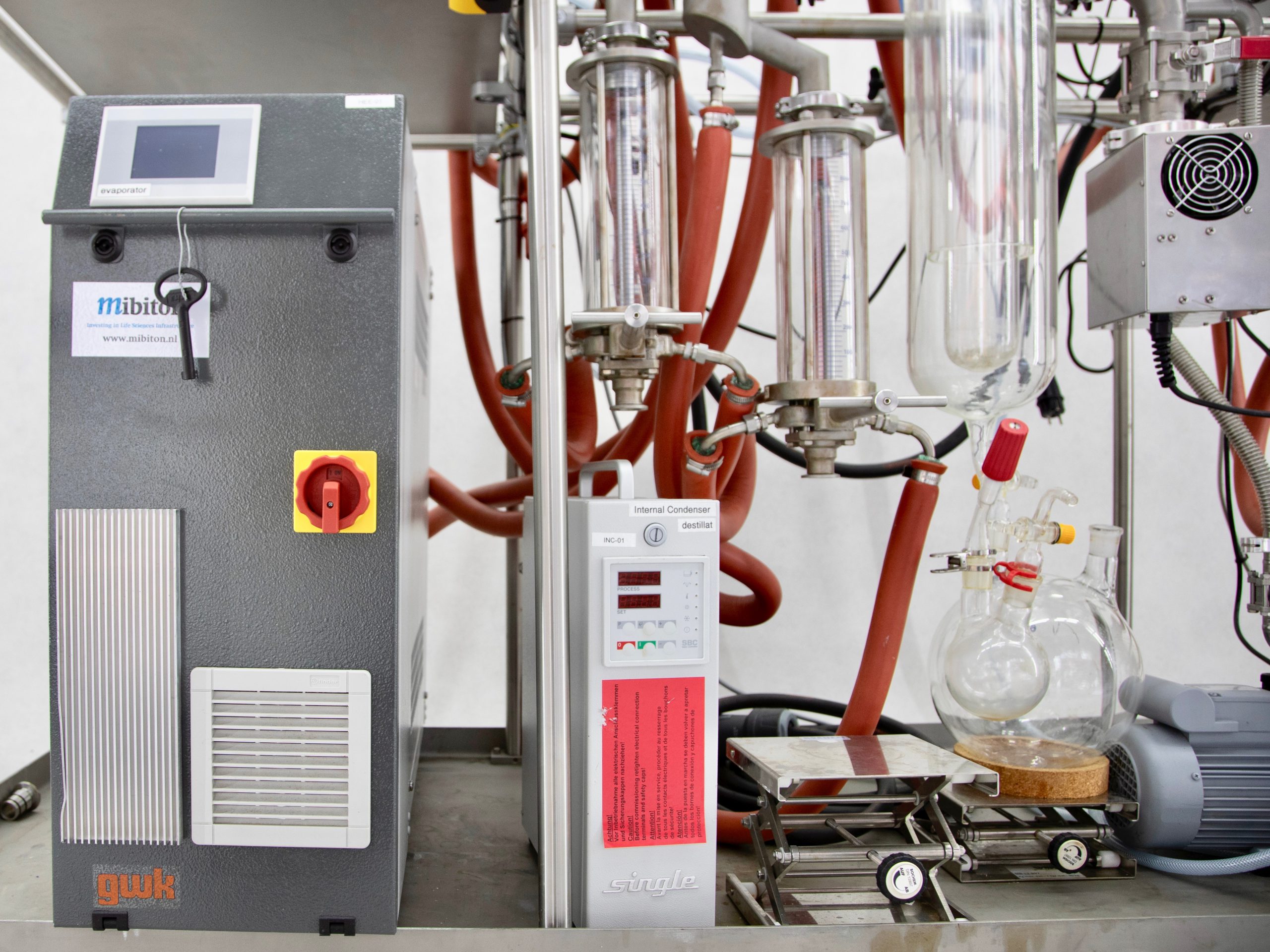

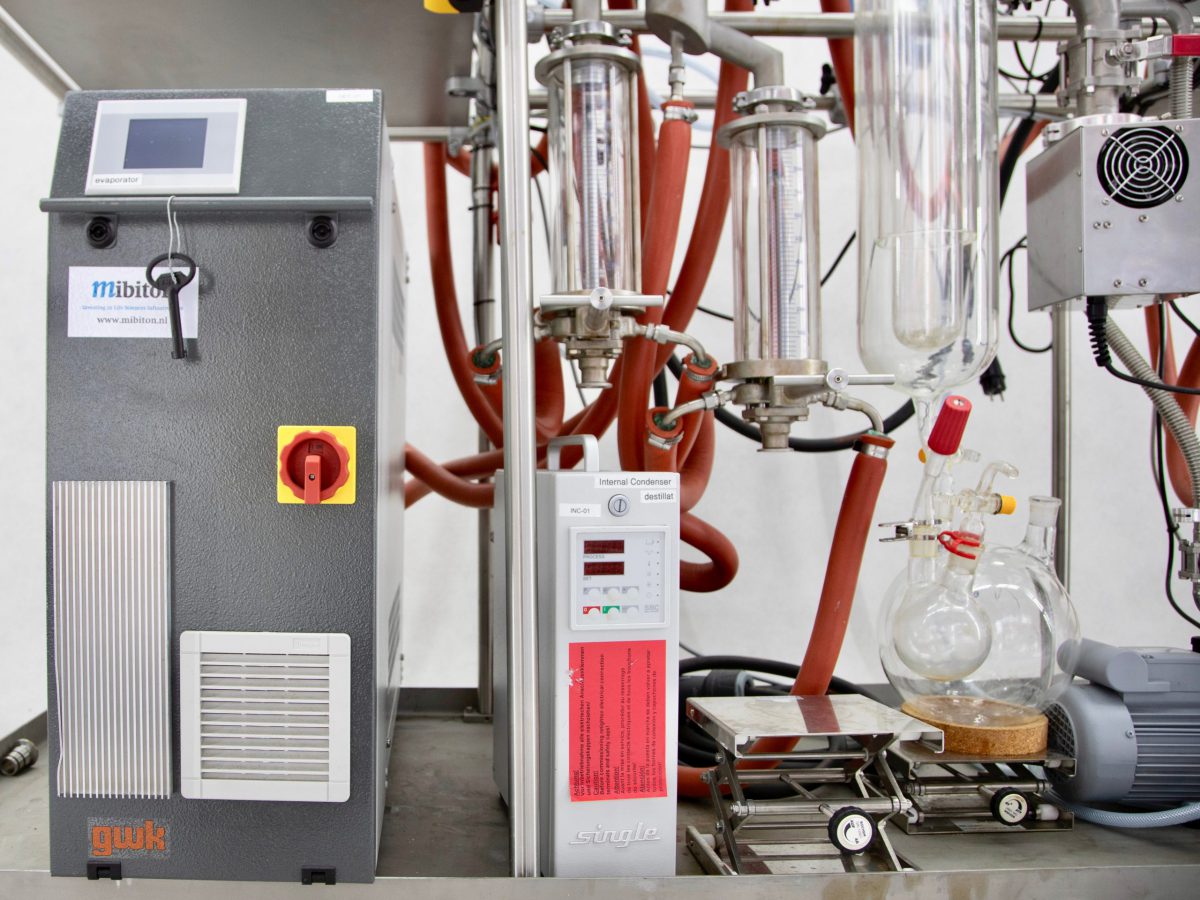

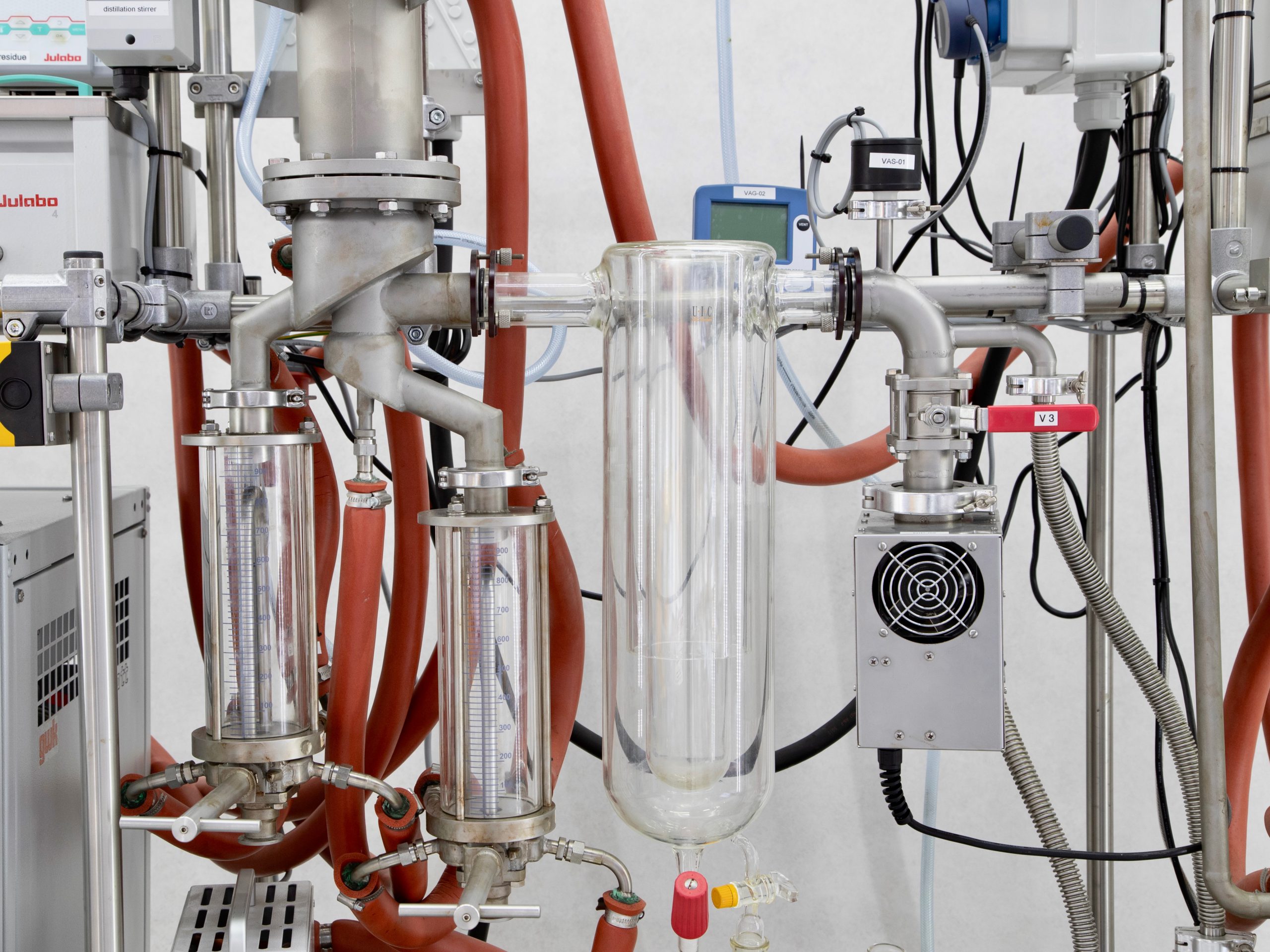

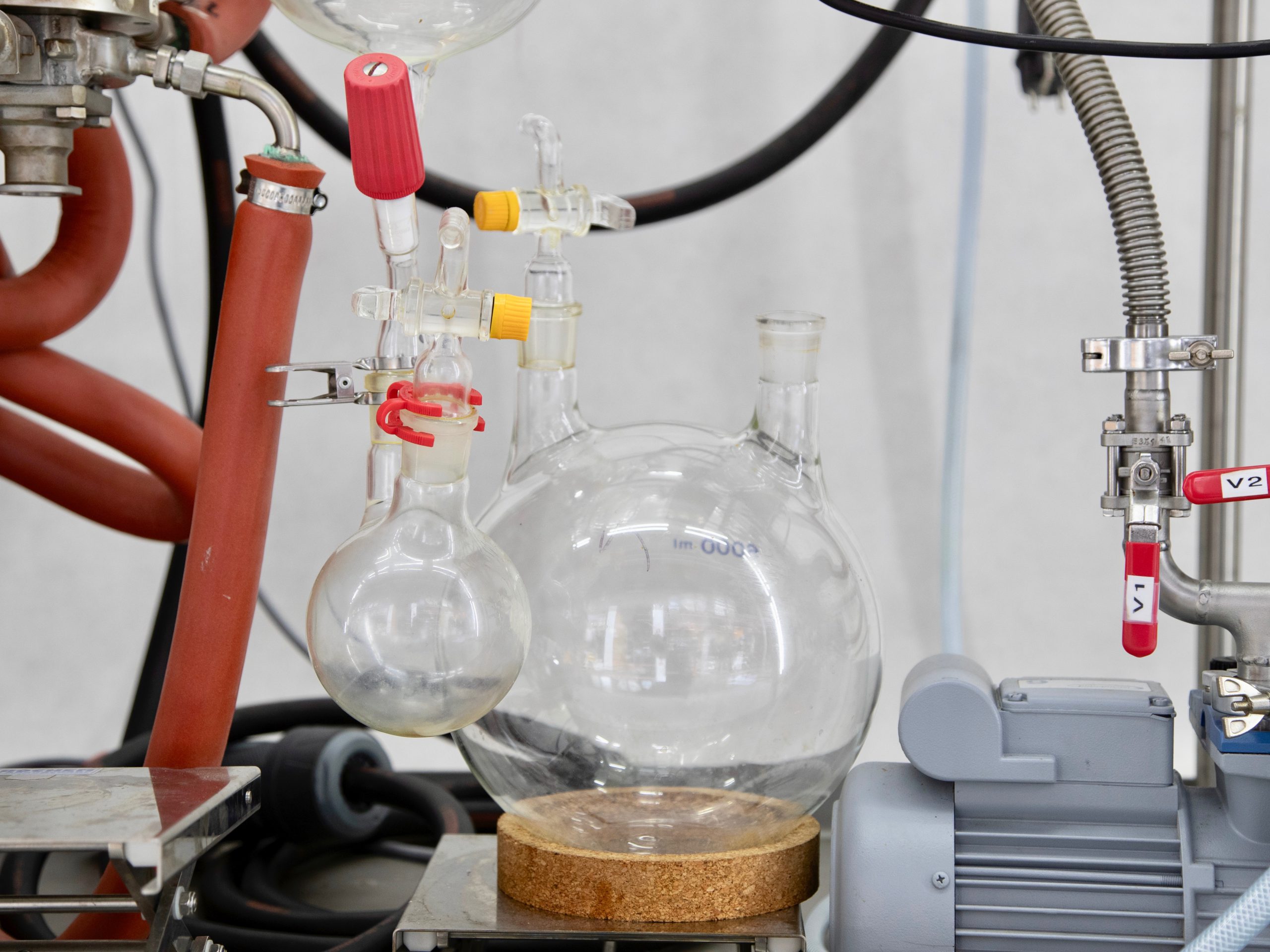

- Afvoersysteem voor destillaat en residu: tussenvat en glazen kolf voor destillaat

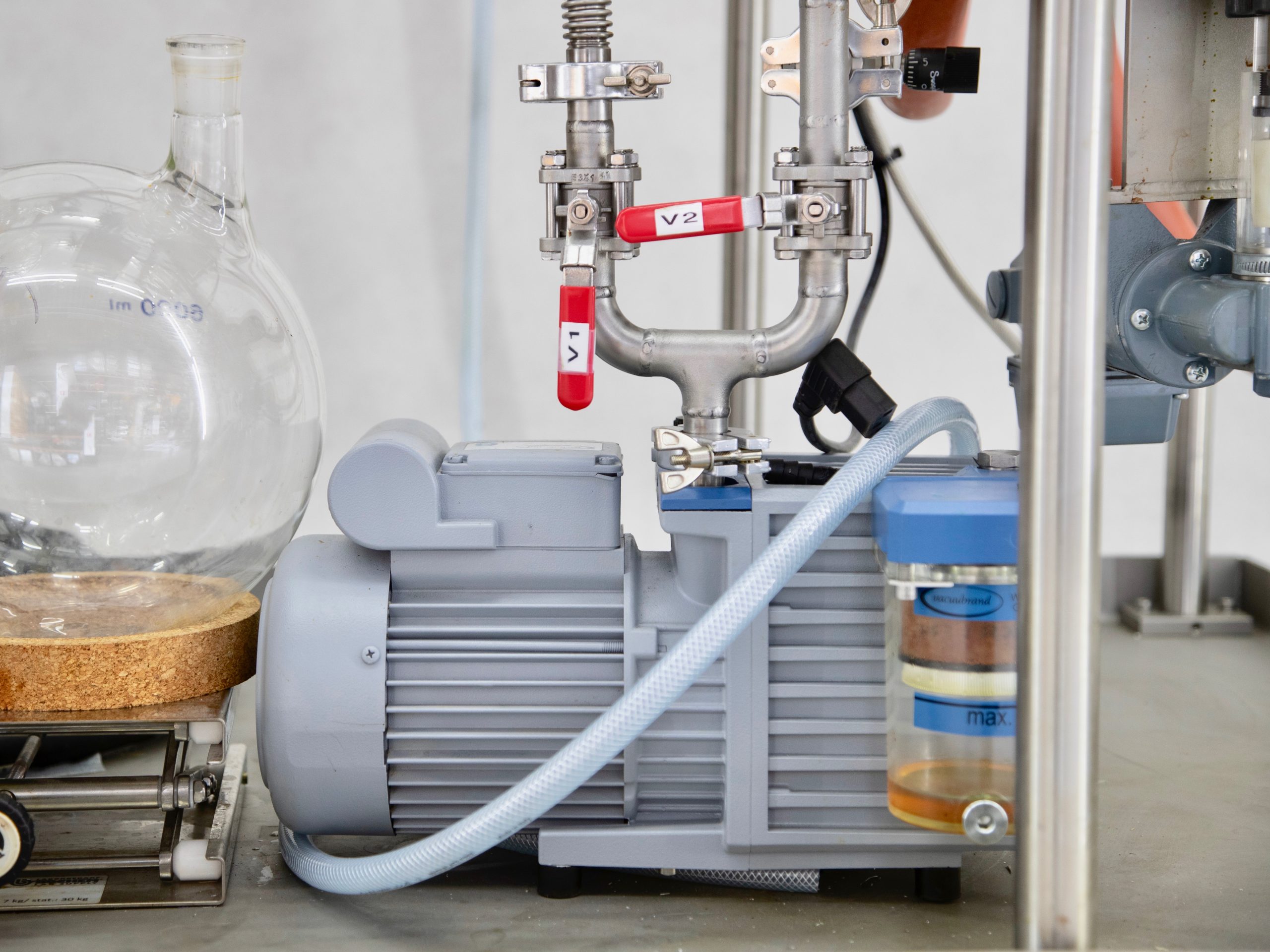

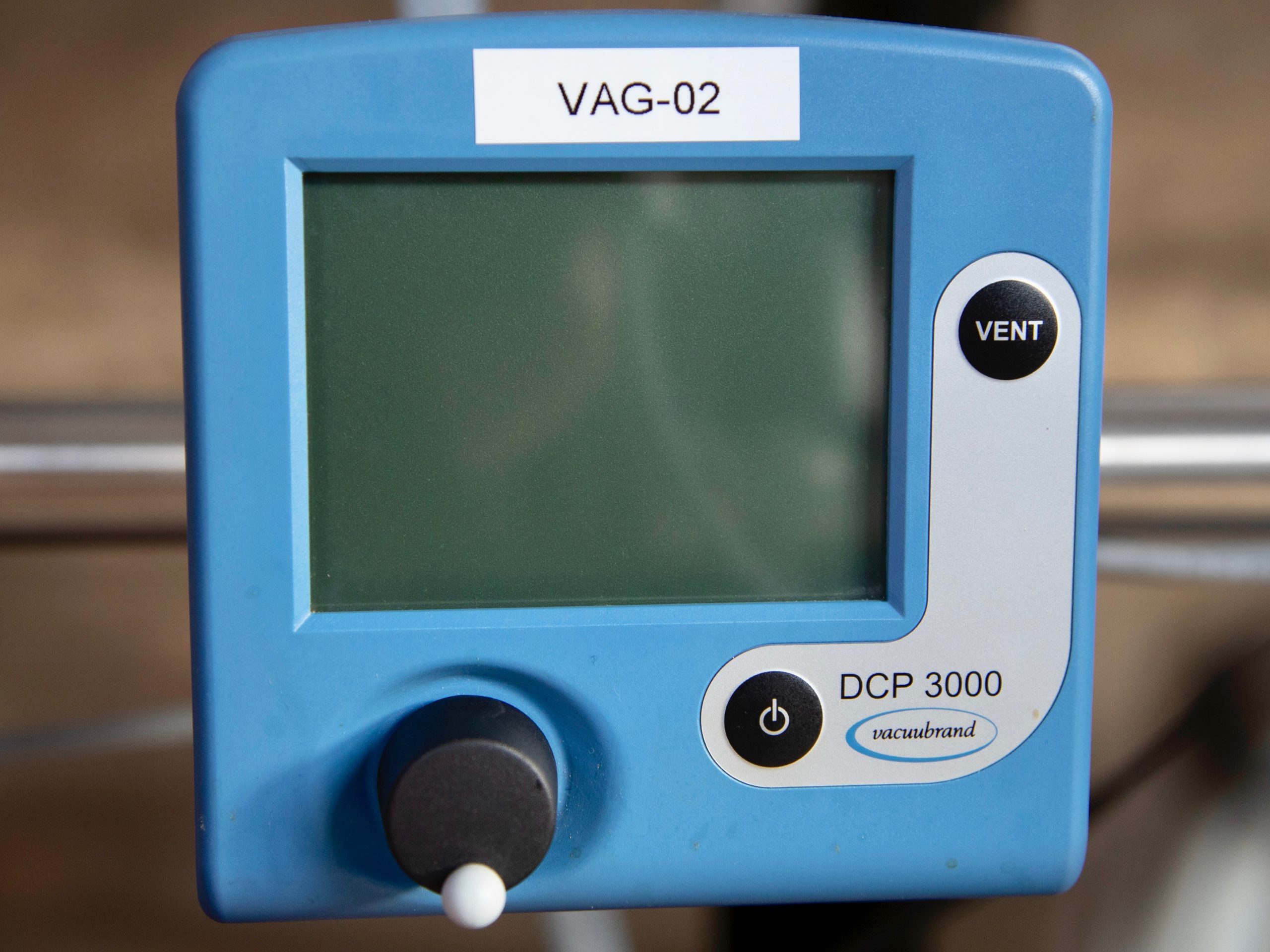

- Vacuümpompsysteem voor KD6 met koudeval, optionele oliediffusiepomp, schottenpomp en drukmeetapparaat
- Mobiel rek
Technische specificaties
Spanning: 400V, 50Hz
Volumes
- Binnen kamer: 22 L
- Stookruimte toevoerpijp: 10 L
- Binnenruimte toevoerpijp: 1 L
- Stookruimte residue: 0,2 L
- Vacuum system: 0,5 L
Maximale toegestane druk
- Binnen kamer: -1/+0 bar
- Stookruimte toevoerpijp: +0,5 bar
- Binnenruimte toevoerpijp: +6 bar
- Stookruimte residue: +3 bar
- Vacuum system: -1/0 bar
Maximale toegestane temperatuur
- Binnen kamer: -1/+0 ºC
- Stookruimte toevoerpijp: +0,5 ºC
- Binnenruimte toevoerpijp: +6 ºC
- Stookruimte residue: +3 ºC
- Vacuum system: -1/0 ºC
Buitenmaten (B) x (D) x (H): 195 x 80 x 202 cm
Principe en voordelen van short-path destillatie
Short-path destillatie is een continu werkende destillatie methode die, vanwege het werkingsprincipe, de mildste vorm van distillatie is.
Door de plaats van de condensor in de verdamper kan de bedrijfsdruk worden verlaagd tot 0,001 mbar. Het kookpunt van een te destilleren mengsel kan daarom dienovereenkomstig worden verlaagd. Hierdoor wordt de thermische degradatie van warmtegevoelige componenten drastisch verminderd of zelfs volledig vermeden.
In de verdamper is in het midden een interne condensor geplaatst. Het voedingsproduct stroomt naar beneden op het binnenoppervlak van de verdamper en wordt gemengd en geroerd met behulp van een roterend rollenwissersysteem. Hierdoor ontstaat een dunne laag product (dunne film) die door de zwaartekracht naar beneden stroomt en continu wordt gemengd en geroerd.
Niet-vluchtige componenten, de zogenaamde residuen, verlaten de verdamper aan de onderkant en worden opgevangen in een residubeker van waaruit het residu naar de aangesloten ontvanger wordt geleid. De gegenereerde dampen worden gecondenseerd bij de gekoelde interne condensor van waaruit het destillaat naar beneden stroomt naar de andere ontvanger. Componenten die niet konden condenseren op de interne condensor worden weggezogen en condenseren in de koude val.
Het gebruik van short-path destillatie stelt de gebruiker in staat om mengsels te scheiden door destillatie onder zeer zachte omstandigheden vanwege:
• Zeer korte verblijftijden, het product wordt slechts gedurende een korte periode verwarmd terwijl het slechts enkele seconden in contact is met het verwarmde oppervlak.
• Korte en onbeperkte weg voor dampen.
De totale druk boven de te verdampen vloeistof kan worden verlaagd tot 0,001 mbar (afhankelijk van de toepassing) en kan het bereik bereiken waar de moleculaire destillatie begint. Hierdoor kan de noodzakelijke kooktemperatuur (die afhankelijk is van de druk) aanzienlijk worden verlaagd.
Indirecte verwarming door circulatie van warmtegeleidende vloeistof; temperaturen zijn altijd onder controle en dus wordt oververhitting (die degradatie van het product kan veroorzaken) vermeden.
Het gebruik van een ontgassingstrap maakt het mogelijk om enkele procenten van de hoogvluchtige stoffen te strippen (tot 3%, afhankelijk van het product en de toepassing) en zo een lagere druk te bereiken tijdens de korte-wegverdampingsfase. Het te ontgassen product dient te worden oververhit voordat het in een ontgasser (“flash-box”) wordt gevoerd waar de hoge vluchtige componenten worden verdampt. De gegenereerde dampen worden naar een externe condensor geleid, terwijl het resterende residu naar de volgende fase wordt overgebracht.
